方案概述
隨著云計算的快速發展和大規模部署，企業IT已經從傳統的數據中心向云計算數據中心轉型，在這個過程中，用戶對應用的體驗需求是不會變的，用戶希望訪問云應用能像傳統訪問本地應用一樣快，一樣安全。傳統廣域網架構復雜、擴展困難、封閉僵化，難以適應云計算的需求，需要廣域網進行重構和變革。
AD-WAN（Application-driven Wide Area Network）是標準的SDN網絡架構，同時也是一個融合、分層、開放的網絡架構。統一融合智能網絡管理、智能控制、智能分析，實現“管”、“控”、“析”三維一體的融合網絡控制中樞和智能大腦，網絡全域覆蓋，實現端到端的網絡和業務自動化、可視化、精細化的網絡管理。面向用戶、統一Portal，真正做到“一次登錄、一鍵發放、一體保障、一站運維”。
統一數字底盤是數字化網絡引擎，定位是整個網絡的大腦，基于容器化平臺，采用服務化的軟件架構，為用戶提供數據中心、園區、廣域網多場景融合服務；提供標準RestAPI北向接口，更加開放、靈活的集成到不同的OSS/BSS管理系統中，加速業務創新；南向提供豐富的標準協議與設備層對接，如SNMP、NETCONF、Telemetry，完成對設備管控析功能。
管理模塊：提供設備版本管理、配置管理、告警、性能、拓撲等傳統管理能力，并提供QOS等增值服務能力。
控制模塊：提供ZTP零配置部署、WAN優化、網絡流量調優等功能，優先保障高優先級業務需求。
分析模塊；基于Telemetry遙測技術實現網絡狀態快速感知、秒級運維。向用戶展示呈現網絡中最關鍵的價值元素，輔助運維。分析服務將AI應用于運維領域，收集全網信息，包括網絡設備、流量、質量、關聯事件及告警等信息，借助大數據和AI技術，通過機器學習和深度分析算法，從應用的視角來觀察網絡，主動感知網絡和應用存在的問題。針對網絡和業務問題，提供自動化排障能力，幫助用戶快速進行故障定位定界。實現降低運維成本，提高企業產品的競爭力的目標。
方案特點
零配置開局（ZTP）

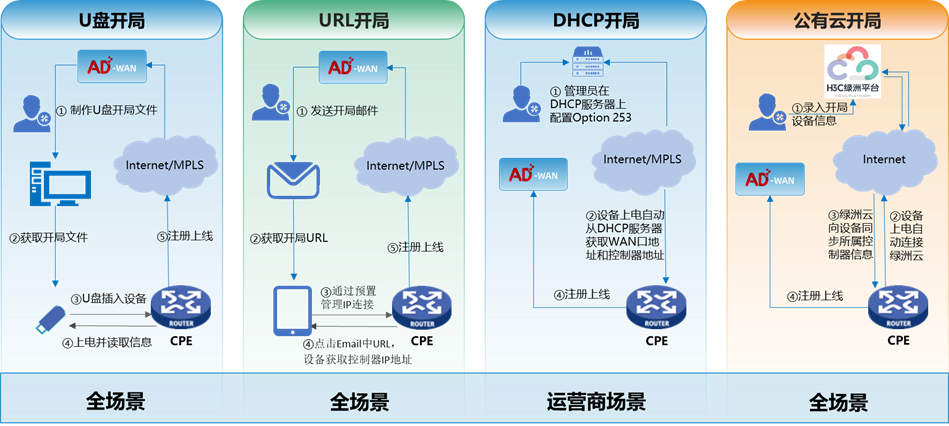

AD-WAN方案提供了多種自動化開局（ZTP零配置上線）能力，支持設備自動化上線后的統一配置下發和運維管理，前端無需專業的運維管理人員。釋放企業網管人員壓力，減少繁雜的開局和運維工作，降低人力成本。
業務自動化部署
AD-WAN分支解決方案支持全網自動化下發VPN業務、LAN業務和QoS業務，支持基于IP五元組、DSCP、VPN等字段及基于應用報文特征進行應用定義，支持按照優選鏈路需求、帶寬需求、應用質量需求（延時、抖動、丟包率）自定義應用策略及支持基于指定的時間段來做策略部署，支持通過AD-WAN界面一鍵下發配置。
VPN業務部署：設備零配置上線后，AD-WAN根據設備的WAN接口類型是否為互聯網線路，自動化下發IPSEC隧道。同時，也會基于物理鏈路自動疊加SD-WAN隧道以屏蔽分支接入WAN網絡鏈路類型的不同，在不同鏈路上提供無差別的調度能力。
LAN業務部署：對于用戶的LAN側接入網絡，用戶可預先在AD-WAN上進行業務配置和網絡規劃，設備上線后AD-WAN自動化下發LAN側業務配置，不需要手工方式逐一在大量分支設備上進行LAN側業務配置。分支側CPE設備可作為分支內的三層網關部署，也可與分支內的三層網絡采用路由協議對接。
簡易QoS部署：AD-WAN可以根據應用組進行應用最大帶寬限制，從而達到基于應用組限速的目的，限速配置會下發到設備LAN口，當向運營商租用的帶寬小于接口帶寬，為防止超限流量在運營商處直接丟棄，可在設備管理頁面，直接在設備WAN口進行限速配置；當網絡中配置多個優先級的應用流量并存在擁塞時，高優先級應用流量需要進行低時延保障，可在應用策略頁面配置應用保障策略，根據優先級配置不同的QOS隊列和帶寬百分比。管理員可以根據實時網絡狀況進行動態帶寬限速調整，保障網絡核心應用。
智能流量調度

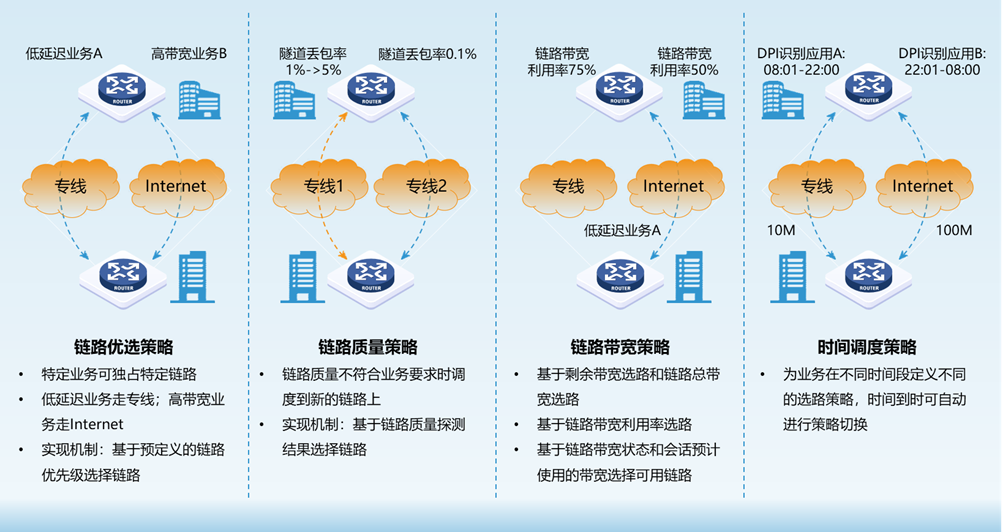

AD-WAN方案提供了多種調度策略：
基于帶寬利用率、鏈路染色等因子調度，假設正常情況下兩種業務走在同一條鏈路上，隨著鏈路帶寬利用率的逐漸增加，當鏈路的利用率達到設定的閾值時，設備基于AD-WAN下發過的相應調度策略，自動將異常鏈路業務調度到另一條優質鏈路上，保障用戶體驗。
基于延時、抖動、丟包率等因子調度，假設正常情況下兩種業務走在同一條鏈路上，當該鏈路延時超過用戶所設置閾值時，設備基于AD-WAN下發過的相應調度策略，自動將異常鏈路業務調度到另一條優質鏈路上，保障用戶體驗。
基于時間段調度，周期性的業務調度，實現業務在某一時間段內對高優先級業務進行保障調度，保證業務可靠性要求。
廣域網加速
支持通過TFO、DRE、LZ、Web Cache和FEC等技術針對應用做廣域網加速和優化。
TFO是指傳輸層流優化技術。在不改變TCP流量的源、目的IP地址和端口號的情況下，在廣域網鏈路兩端對TCP連接進行透明代理，并對廣域網鏈路兩端的TCP流量進行優化。
DRE是指消除冗余數據技術。在相互通信的WAAS設備上保存重復數據塊與字典索引對應的數據字典。數據發送前首先查找字典，如果查找到該數據塊的字典表項，則認為之前發送過該數據塊，稱為重復數據塊。發送端將重復數據塊替換為字典索引在廣域網鏈路上傳輸。接收端通過識別字典索引，將其還原成重復數據塊，以減少廣域網鏈路傳輸?shù)臄?shù)據量，提高數據傳輸速度。用字典索引替換重復數據塊的過程稱為DRE壓縮。用重復數據塊替換字典索引的過程稱為DRE解壓縮。
LZ壓縮是一種數據無損壓縮技術。主要是通過自建字典方法來進行壓縮替換，其壓縮字典存在于壓縮結果中。與DRE壓縮相比，LZ壓縮的壓縮率比較低，但其不需要在壓縮和解壓雙方同步保存數據字典，因此內存開銷比較小。
Web Cache：設備將用戶通過HTTP/HTTPS協議訪問的指定地址的Web頁面內容緩存在本地，在緩存老化時間內，用戶訪問相同內容時，直接從本地快速響應，使用該技術后可達到提升4倍以上的應用下載速度及1倍的網頁訪問效率。
FEC：自動前向糾錯，通過端到端的鏈路質量檢測，根據實時鏈路丟包率自動計算調整數據包冗余比例，在不過多犧牲鏈路帶寬的情況下確保較低的丟包率，可顯著降低由于采用互聯網等低SLA等級鏈路導致的對實時應用（視頻會議，語音電話等）的影響。
可視化監控運維

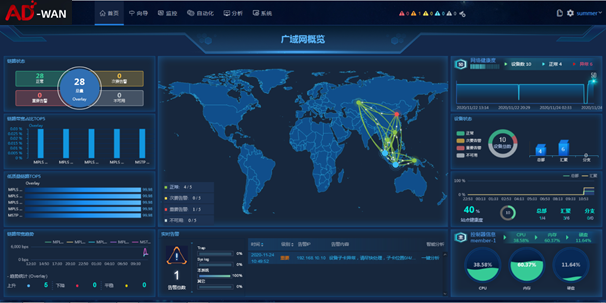

AD-WAN具備豐富的報表和大屏等工具，方便運維人員及時查看網絡狀態。比如網絡的可視化，支持GIS地圖集成；基于站點、鏈路等多種拓撲呈現方式，在網絡設備、鏈路故障時第一時間獲取告警或者異常信息；自定義的Dashboard，可以根據不同運維人員的偏好和關注點自定義設置。其次，可以直觀呈現應用的可視化狀態，如TopN的應用流量展示、應用路徑展示以及健康度等，幫助運維人員實時掌握應用的運行質量，輔助快速定位。
典型組網
場景描述：

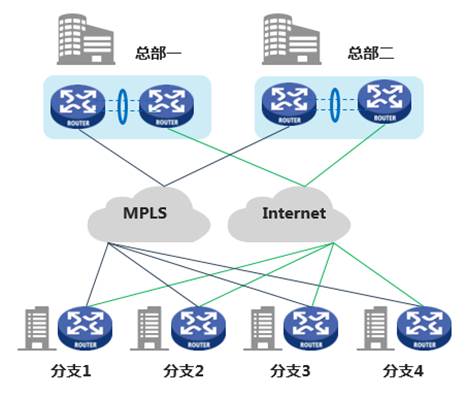

支持常見的Hub-Spoke兩級網絡和大型企業的三級架構組網，支持專線和互聯網鏈路混合接入，適用于分支數量多，位置分散的企業網絡。以縱向流量為主，通過ACL、DPI等實現企業關鍵業務區分和識別。
關鍵功能：
基于專線、互聯網線路的應用調度，不同應用流量可按質量、帶寬、優選路徑走不同鏈路。
線路帶寬充分利用，支持線路切換，保障重點業務承載。
當鏈路出現故障時，支持自動管制、自動為應用調整路徑。
支持廣域網加速優化。
多維度的業務可視。
從轉發、控制、管理平面提供高可靠性保障。
